Lazer kəsmə maşınlarında dişli və rafların rolu

Lazer kəsmə cihazlarında dişli və raf sistemi, hərəkət dəqiqliyi və sabitliyində həlledici rol oynayan əsas ötürmə komponenti kimi xidmət edir. Dəqiq meshing vasitəsilə, lazer kəsmə proseslərinin səmərəliliyini və dəqiqliyini təmin edərək, kəsici başın çox oxlu əlaqələndirilmiş nəzarətinə nail olmaq gücünü köçürür.

Prinsiplər və funksiyalar

Dəqiq ötürmə mexanizmi

Gears, yüksək ötürmə səmərəliliyi (> 98%) və dəqiq dişli nisbətləri təklif edən diş nişanları ilə fırlanma anı ötürür. Bu, mikron səviyyəli emal (± 0.01mm) üçün kompleks X / Y / Z-Axis hərəkətlərini yerinə yetirmək üçün kəsici başını idarə edən sürət və fırlanma anının dəqiq tənzimlənməsinə imkan verir.

Rack struktur xüsusiyyətləri

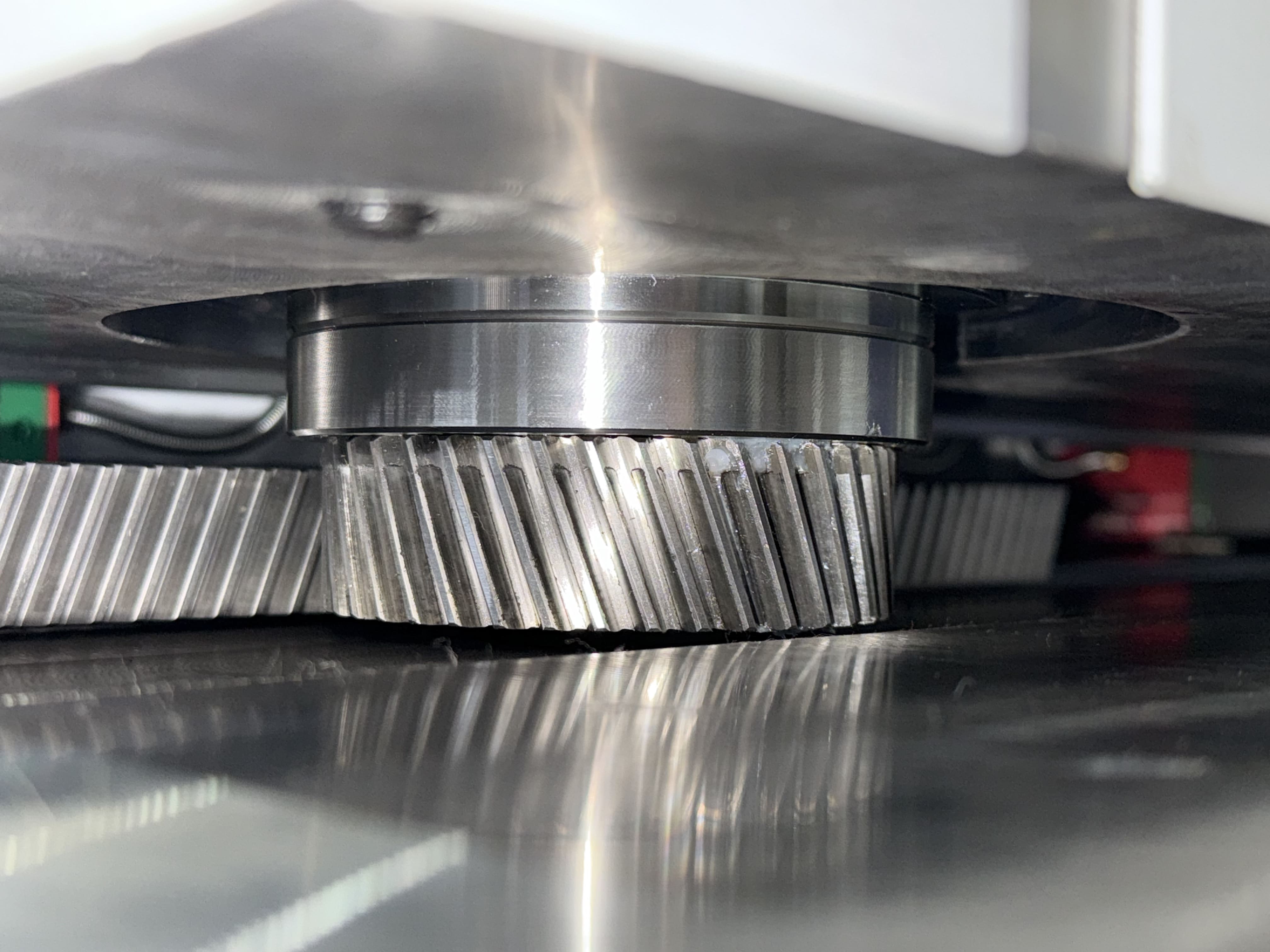

Raflar, sonsuz meydança dairələri olan silindrik dişlilərə bərabər olan xətti diş profilləri. Lazer kəsiciləri ümumiyyətlə düz və ya hakətli raflardan istifadə edirlər. Daha yüksək əlaqə nisbəti (> 30% yaxşılaşdırma), hamar ötürücü və aşağı səs-küy səviyyəsi (<65 dB) olan (<65 dB) olan hernik raflar yüksək sürətli, yüksək dəqiqliklərə üstünlük verilir.

Əsas sənaye üstünlükləri

Çox oxlu yerləşdirmə: rafların və servo mühərriklərinin əməkdaşlıq əməliyyatı ± 0.01mm-in yerləşdirilməsi dəqiqliyini əldə edir.

Yüksək Dyamic Cavab: Optimallaşdırılmış GearBox Dizayn 200 m / dəq kəsmə sürəti üçün 2G sürətlənməsini dəstəkləyir.

Genişləndirilmiş yük tutumu: Heligy diş nişanı, bir dişli yükü 15-20% azaltmaq və 20.000 saata qədər uzanan bir dişli yükü azaldır.

Təmir qaydaları

Məclis yoxlaması: Vahid əlaqə nümunələri ilə dişli hizalanma toleransını ≤0.02mm təmin edin.

Rəsmiləşdirmə nəzarəti: 0.05-0.08mm aralığında geri çəkilmək; Zero-geri dönmə əməliyyatı qadağandır.

Yağlama İdarəetmə: Hər 500 iş saatı hər 500 iş saatı ilə doldurulma ilə ISO VG220 dişli yağından istifadə edin.

Təhlükəsizlik tədbirləri: Aşkar edilmiş dişlilər üçün IP54 qiymətləndirmə örtüklərini quraşdırın; Əməliyyat zamanı təmasdan çəkinin.

Arızalı aşkarlama: Dərhal titrəmə (> 50 mkm amplitude) və ya səs-küy (> 75 dB) üçün dərhal bağlanmanı tələb olunur.
