Lazer kəsici maşın quruluşu və iş prinsipi təhlili

Lazer kəsmə maşınları müasir istehsalda, xüsusən də metal, metal olmayan və müxtəlif materialların emalında geniş istifadə olunan səmərəli kəsmə vasitələridir. Dəqiq struktur dizaynı və güclü funksionallıqla bu maşınlar mürəkkəb kəsmə tapşırıqlarını yüksək dəqiqlik və sürət ilə tamamlaya bilər. Bu məqalə lazer kəsmə maşınının əsas komponentlərini və onların funksiyaları və prinsiplərinin dərin bir təhlili təmin edəcəkdir.

1. lazer kəsmə maşınının əsas komponentləri

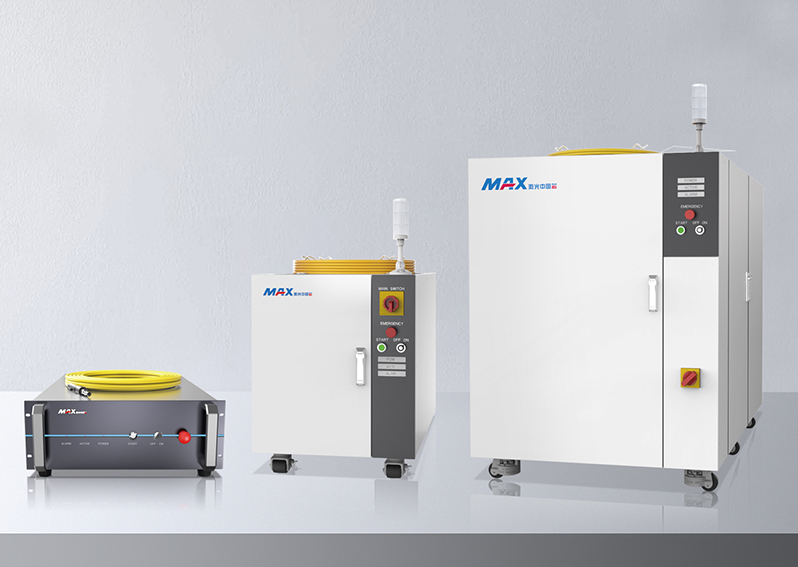

Lazer generatoru

Funksiya: Lazer generatoru, yüksək enerji lazer şüaları istehsal etmək üçün məsul olan lazer kəsmə maşınının əsas komponentidir.

Prinsip: Lazer generatoru bir həyəcan mənbəyinin hərəkəti altında lazer mühiti (qaz, bərk və ya yarımkeçirici kimi) vasitəsilə yüksək intensivlik, monoxromatik lazer şüaları yayılır. Lazer kəsmə maşınlarında istifadə olunan ümumi lazerlərin ümumi növləri CO2 lazerləri və lif lazerləri daxildir.

Optik sistem

Funksiya: Optik sistemi lazer şüasını lazer generatorundan kəsmə başına ötürmək və lazerin diqqət və şüa keyfiyyətini tənzimləmək üçün məsuliyyət daşıyır.

Prinsip: Optik sistem adətən güzgülər, linzalar və optik liflər daxildir. Lazer şüası, lazerin dəqiq yerləşdirilməsi və konsentrasiyasını təmin etmək üçün bu komponentlər vasitəsilə rəhbərdir və bu komponentlər vasitəsilə yönəldilmişdir. Lif Lazer kəsmə maşınları, lazeri kəsici başına birbaşa ötürmək üçün optik liflərdən istifadə edir, CO2 lazer kəsmə maşınları isə lazeri kəsici əraziyə ötürmək üçün güzgülərdən istifadə edir.

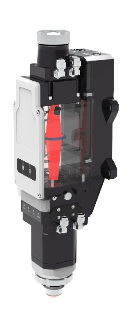

Kəsici

Funksiya: Kəsmə başı lazer kəsmə maşınının "aləti" rolunu oynayır, lazer şüasını iş axınının istiqamətinə nəzarət edərkən iş parçası səthinə yönəldilir.

Prinsip: Kəsmə başı linzaları ehtiva edir və lazer şüalarını iş parçasının kəsmə sahəsinə yönəltməyə yönəltmək üçün güzgülər var. Bundan əlavə, kəsici baş, hamar kəsmə və yüksək keyfiyyəti təmin etmək üçün əridilmiş metaldan uzaqlaşan köməkçi bir qaz burunu ilə təchiz edilmişdir.

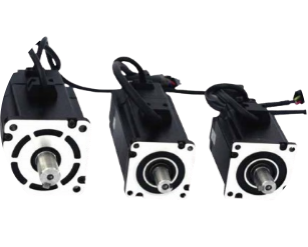

Hərəkət sistemi

Funksiya: Hərəkət sistemi, lazer kəsmə maşınının iş parçası səthində dəqiq iki ölçülü və ya üç ölçülü kəsmə hərəkəti yerinə yetirməyə imkan verir.

Prinsip: Hərəkət sistemi sürücü mühərrikləri, relslər, servo mühərrikləri və dəqiq ötürmə komponentlərindən ibarətdir. Rəqəmsal idarəetmə sistemi (CNC) vasitəsilə hərəkət sistemi, kəsmə yolunun və iş yerinin dəqiq uyğunlaşdırılmasına zəmanət verən X, Y və Z oxları boyunca lazer başının yüksək dəqiqliyini təmin edir.

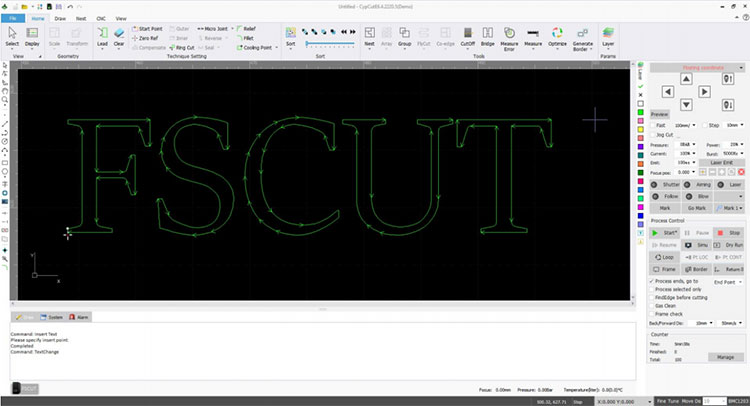

CNC nəzarət sistemi

Funksiya: CNC sistemi, kəsmə prosesinin hər bir detalını dəqiq idarə etmək üçün lazer kəsmə maşınının ümumi nəzarət və planlaşdırma üçün məsuliyyət daşıyır.

Prinsip: CNC sistemi, lazer gücü, kəsmə sürəti, kəsmə sürəti və giriş prosesi və ya proqramı əsasında fokus kimi parametrləri tənzimləyir, kəsmə prosesinin hamar olmasını təmin edir. Müasir lazer kəsmə maşınları, adətən yüksək səviyyədə avtomatlaşdırma təklif edən qabaqcıl kompüter əsaslı idarəetmə sistemlərindən istifadə edir.

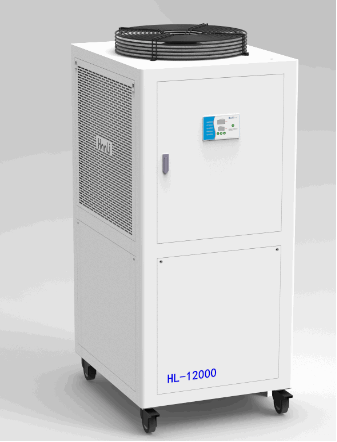

Soyutma sistemi

Funksiya: Soyutma sistemi, lazer generatoru və yüksək güclü lazer əməliyyatı zamanı sabit bir lazer əməliyyatı zamanı kritik komponentlərin həddindən artıq istiləşməsinin qarşısını alır, sabit maşın performansını və dəqiqliyini təmin edir.

Prinsip: Soyutma sistemi, real vaxtda əsas komponentlərin temperaturunu tənzimləmək üçün su və ya hava soyudulmasından istifadə edir, performansa mənfi təsir göstərə biləcək istilik quruluşunun qarşısını alır. Adətən bir soyuducu tank, nasos və istilik dəyişdiricisi daxildir.

İşlənmiş sistem

Funksiya: Egzoz sistemi, təmiz iş mühiti və düzgün işləmə mühiti və düzgün işləyən bir iş prosesi zamanı yaranan tüstü və zərərli qazları aradan qaldırır.

Prinsip: Lazer kəsmə əhəmiyyətli miqdarda tüstü və zərərli qazlar yaradır. Egzoz sistemi, təmiz və təhlükəsiz iş mühitini təmin edərək, bu hissəcikləri kəsmə sahəsindən çıxarmaq üçün toz toplama cihazlarından və havalandırma kanallarından istifadə edir.

2. Lazer kəsmə maşınının iş prinsipi

Lazer kəsmə maşınının iş prinsipi aşağıdakı kimi ümumiləşdirilə bilər: lazer generatoru optik sistem vasitəsilə kəsmə başına ötürülən yüksək güclü lazer şüası istehsal edir. Kəsmə başı daha sonra lazer şüasını iş parçası səthinə yönəldir. Lazerdən yüksək istilik əriyir və ya materialları buxarlandırır, köməkçi qazlar, dəqiq kəsikləri tamamlayaraq əridilmiş materialları partlatdı.

Lazer kəsilməsinin üstünlükləri:

Yüksək dəqiqlik: Lazer şüası mikron səviyyəli dəqiqliyi təmin edən son dərəcə gözəldir.

Yüksək sürətli kəsmə: Lazer kəsmə xüsusilə nazik təbəqə materialları üçün yüksək kəsmə sürətləri təklif edir.

Kontakt olmayan emal: Lazer kəsmə, mexaniki vasitələrin aşınması və yırtılmasından qaçmaq, əlaqə olmayan bir prosesdir.

Huawei lazer

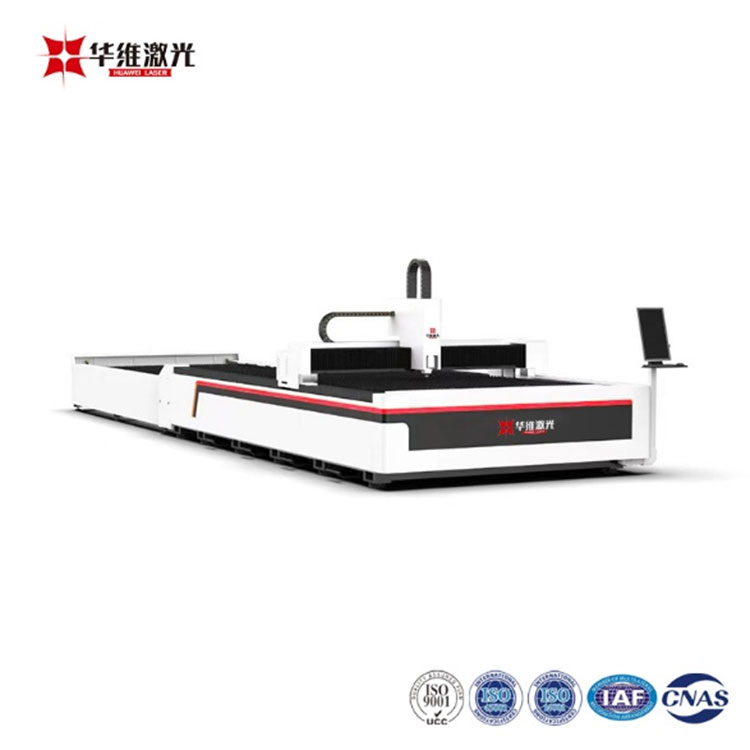

Lazer avadanlığı sənayesində aparıcı istehsalçı kimi, Huawei Lazer yüksək səmərəli, sabit və dəqiq lazer kəsmə həlləri təmin etmək üçün texnoloji yenilik və təcrübə illəridir. Huawei lazerini seçmək, yüksək performanslı lazer kəsmə maşını əldə etməkdən daha çox deməkdir; İstehsalat səyahətinizdə sizi dəstəkləmək üçün etibarlı bir tərəfdaş qazanmaq deməkdir. Qabaqcıl texnologiya və diqqətli xidmət ilə Huawei Lazer's30000W mübadilə platforması lif lazer kəsmə maşını Müxtəlif sənayenin ehtiyaclarını ödəməklə müstəsna dəqiqlik və sürət verin.
